Основные конструктивные разрезы применяемые для устройства водопроницаемых площадок | МДП®

Проектирование водопроницаемых систем мощения начинается с геологических изысканий и анализа грунтового основания.

На основании полученных сведений и выбора допустимой нагрузки на площадку мы выбираем необходимый вариант для устройства "пирога".

Запрещается в «пироге» использовать песок, известковый щебень и гравий.

Скачать разрезы в формате pdf

Скачать разрезы в формате dwg

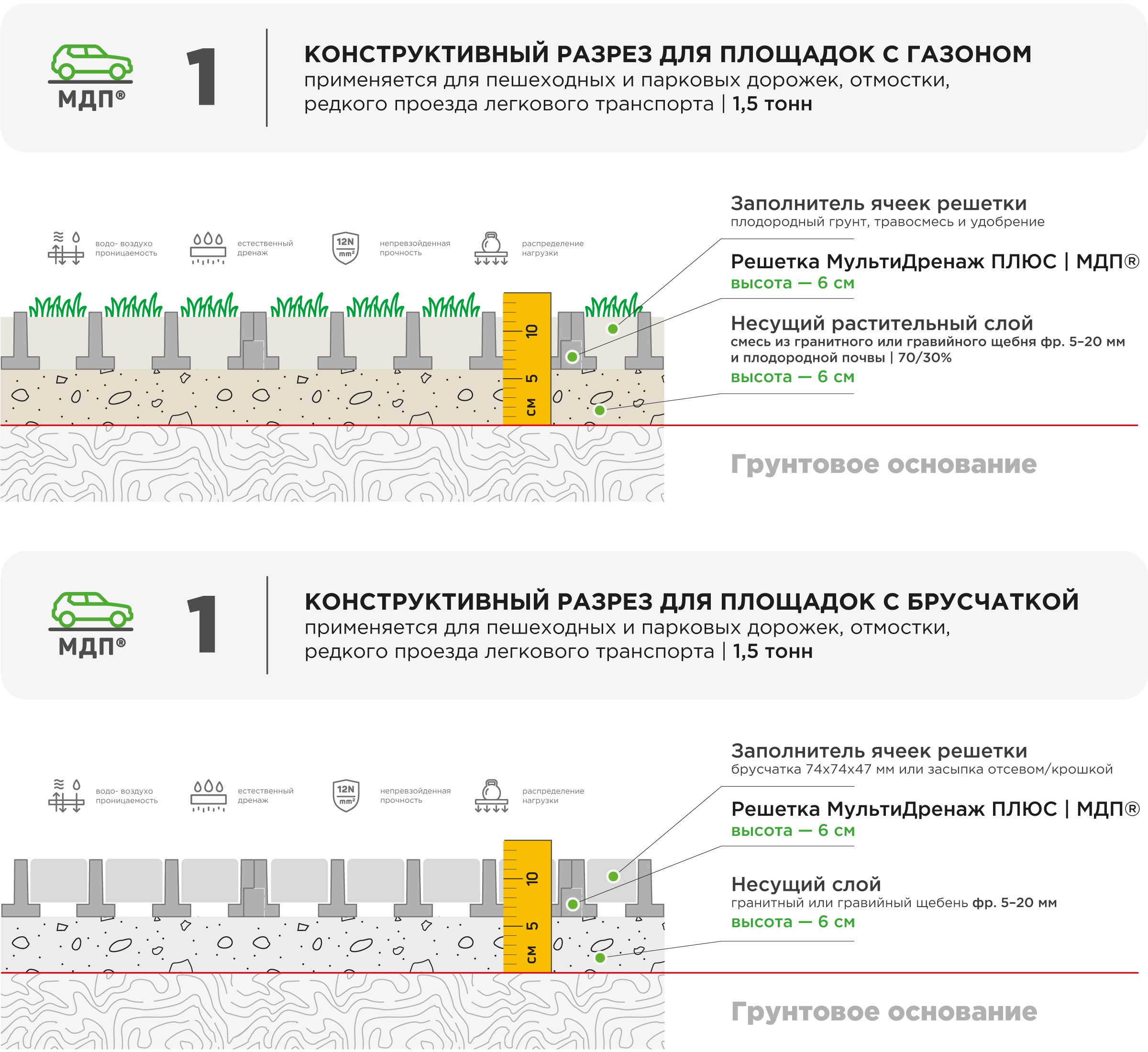

применяется для пешеходных и парковых дорожек, отмостки, редкого проезда легкового транспорта | 1,5 тонн

Применение

частные стоянки для легковых автомобилей
подъезды к гаражам
кемпинги
велосипедные стоянки и дорожки
пешеходные дорожки и тротуары
несущий слой для террас, настилов под декинг, тротуаров с покрытием брусчаткой или плиткой
подходит для защиты ландшафта и использования в природоохранных зонах

Необходимые условия

несущая способность грунтового основания Ev2 минимум 10 МН/м²
водопроницаемость грунта: kf минимум 1,0 x 10-6 [м/с]
беспроблемное строительство на местах с уклоном до 10 % (при большем значении уклона требуется консультация)

Особенности

естественная инфильтрация и удержание воды, очистка сточных дождевых вод
естественные условия для роста растений и почвенный баланс
очень низкие затраты на строительство — идеальный вариант для строительства своими руками
экономичное долговременное решение

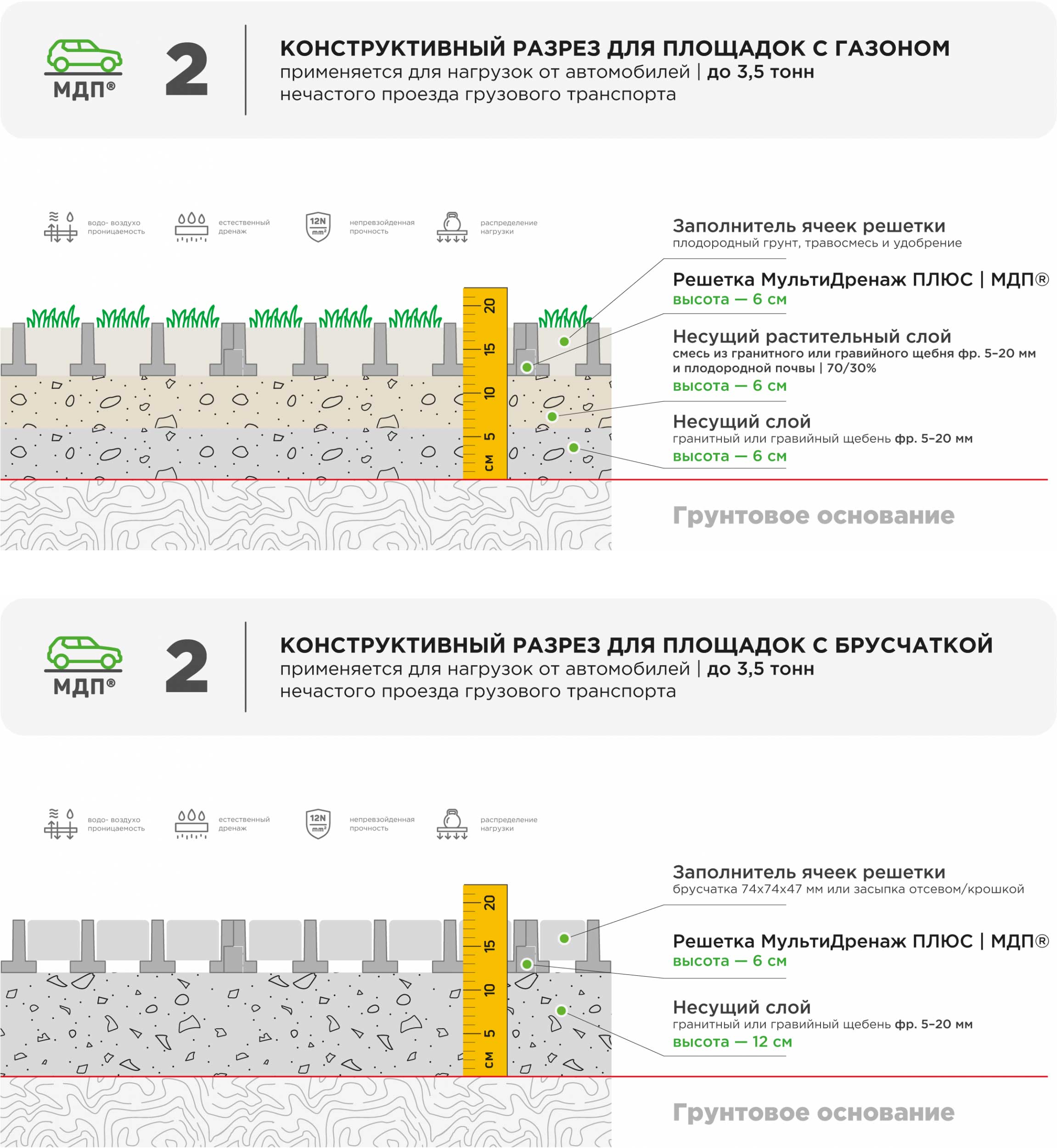

применяется для нагрузок от автомобилей | до 3,5 тонн нечастого проезда грузового транспорта

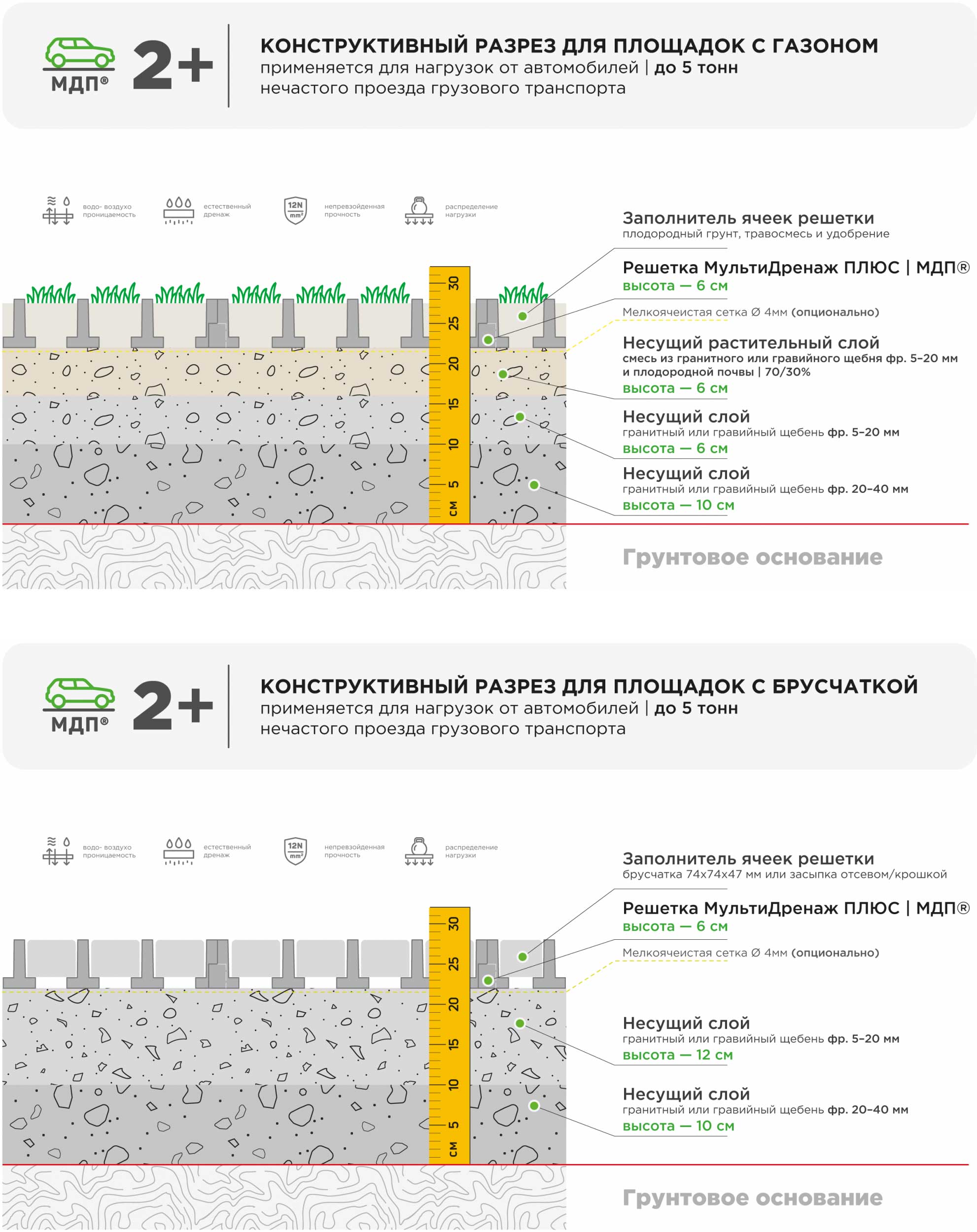

применяется для нагрузок от автомобилей | до 5 тонн нечастого проезда грузового транспорта

Применение

общественные парковочные места для легковых автомобилей (допускается нечастый проезд машин коммунальных служб)
парковочные места для автомобилей сотрудников и посетителей предприятий
укрепление поверхности частных дворовых территорий и подъездных путей
подъездные и объездные пути для пожарных машин, с озеленением и без него
сельскохозяйственные дороги
прилегающие дороги
экологичный несущий слой для покрытий из брусчатки и плитки

Необходимые условия

несущая способность грунтового основания Ev2 минимум 10 МН/м²
водопроницаемость грунта: kf минимум 1,0 x 10-6 [м/с]
если планируется озеленение: низкая интенсивность использования / транспортные площадки со спокойным движением
беспроблемное строительство на местах с уклоном до 10 % (при большем значении уклона требуется консультация)

Особенности

идеально подходит для открытого укрепления производственных и вспомогательных площадок
всегда благоприятно для окружающей среды (почвы, воздуха, грунтовых вод)
естественное распределенное накопление и инфильтрация дождевых вод
высокая очищающая способность

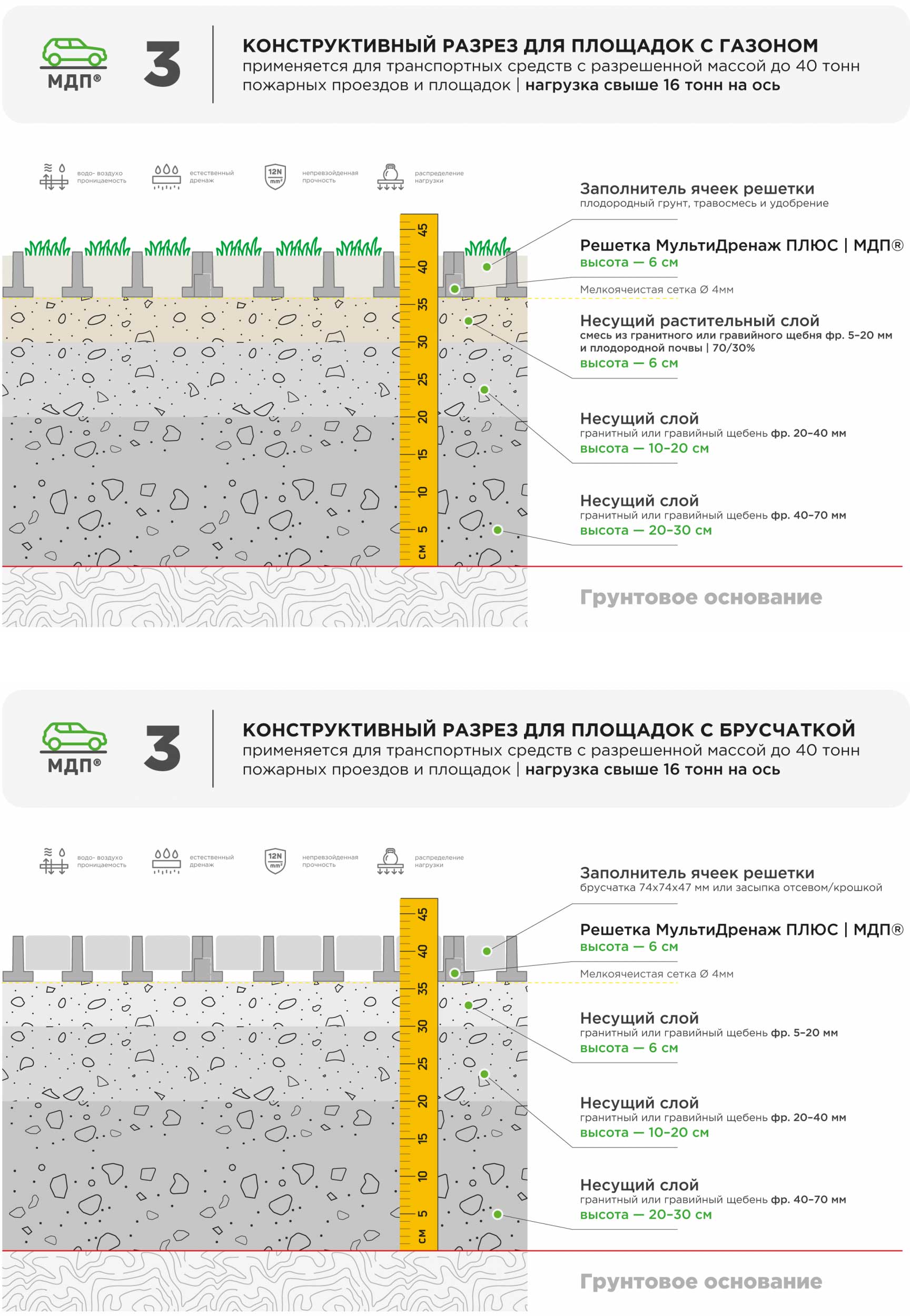

применяется для транспортных средств с разрешенной массой до 40 тонн пожарных проездов и площадок | нагрузка свыше 16 тонн на ось

Применение

зеленые экологичные пожарные проезды и площадки
складские площадки и подъездные пути на территории предприятий
стоянки для автобусов и легковых автомобилей
служебные дороги при закусочных с заправками
экологичные несущие слои транспортных площадок с покрытием брусчаткой или плиткой

Необходимые условия

несущая способность грунтового основания Ev2 минимум 10 МН/м²
водопроницаемость грунта: kf минимум 1,0 x 10-6 [м/с]
если планируется озеленение: низкая интенсивность использования / транспортные площадки со спокойным движением
беспроблемное строительство на местах с уклоном до 10 % (при большем значении уклона требуется консультация)

Особенности

высокая прочность на сдвиг благодаря брусчатке
экологические функции площадки сохраняются в течение долгого времени, даже несмотря на движение грузового транспорта
плоскостной естественный дренаж
очистка загрязненных дождевых стоков
